Опоры освещения: что важно знать перед покупкой?

При расчете нагрузки на опору освещению учитываются такие факторы, как:

1. Статическая масса

Вес размещаемого на столб оборудования: кронштейнов, осветительных приборов, электрокабеля, дополнительного оборудовная.

2. Гололедная нагрузка

Вес ледяной корки, намерзающей на металлическую поверхность ствола и питающих проводов в зимний период.

3. Динамическая (ветровая) нагрузка

Фронтальное давление воздушных масс, которые могут опрокинуть металлоконструкцию.

Виды опор освещения по несущей способности

Опоры освещения делятся на силовые и несиловые. Выбор зависит от назначения и места установки. Несиловые опоры значительно дешевле силовых, но не способны выдерживать нагрузку от подвеса питающего кабеля или размещения дополнительных элементов, помимо кронштейна с уличными светильниками. Еще одним ограничением при выборе между силовыми и несиловыми опорами служит ветровой район места установки. Подробнее – далее в материале.

Несиловые опоры освещения

Несиловые опоры предназначены только для размещения осветительных приборов.

Подвод питающего кабеля к конструкции возможен исключительно под землей, навес на несиловую опору каких-либо конструкций, кроме кронштейна со светильником, не допускается. Исключением могут служить компактные камеры видеонаблюдения. Предельная полезная боковая нагрузка на оголовок строго ограничена (обычно от 40 до 150 кг). Попытка протянуть воздушный кабель СИП между несиловыми столбами с высокой вероятностью вызовет их опасный изгиб и аварийное падение.

Популярные номенклатуры несиловых опор освещения из металла: граненые (ОГК, НФГ, ОНО), круглоконические (НФК, ОКК), трубчатые (НФ, НП).

Силовые опоры освещения

Силовые опоры освещения спроектированы таким образом, чтобы выдерживать нагрузку от 400 до 3000 кг.

Это позволяет расширить функциональность опоры:

• Допустим как подвод питающего кабеля подземным способом, так и подвес на опору

• Помимо уличных светильников, способны выдержать размещение рекламных щитов, массивных дорожных знаков, элементов контактных сетей городского электротранспорта.

Популярные номенклатуры силовых опор освещения из металла: граненые (СФГ, ОГС),  трубчатые (СФ, СП).

Ветровой район установки опор освещения

Несмотря на то, что проектирование опор освещения может выполняться индивидуально, существует взаимосвязь между видом опор освещения и ветровым районом установки.

Несиловые опоры освещения, в зависимости от индивидуальных характеристик, могут выдерживать диапазон от I до IV ветрового района.

Силовые опоры освещения можно использовать с I по VIII ветровой район, в зависимости от конструкции конкретного изделия.

Ветровой район установки влияет на такие характеристики опор освещения, как:

• Диаметр ствола

• Толщина стали

• Размер закладной детали фундамента/подземной части опоры

• Максимально допустимая высота

• Марка стали.

Подробнее о ветровых районах

Назначение опор освещения

Назначение опор освещения зависит от места установки, необходимости в декоративной составляющей и особенностей обслуживания. В зависимости от этих факторов будет меняться конструктив и характеристики уличных столбов.

Условно опоры освещения можно разделить на четыре группы.

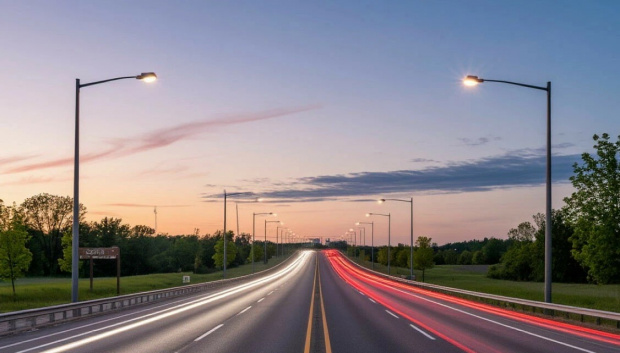

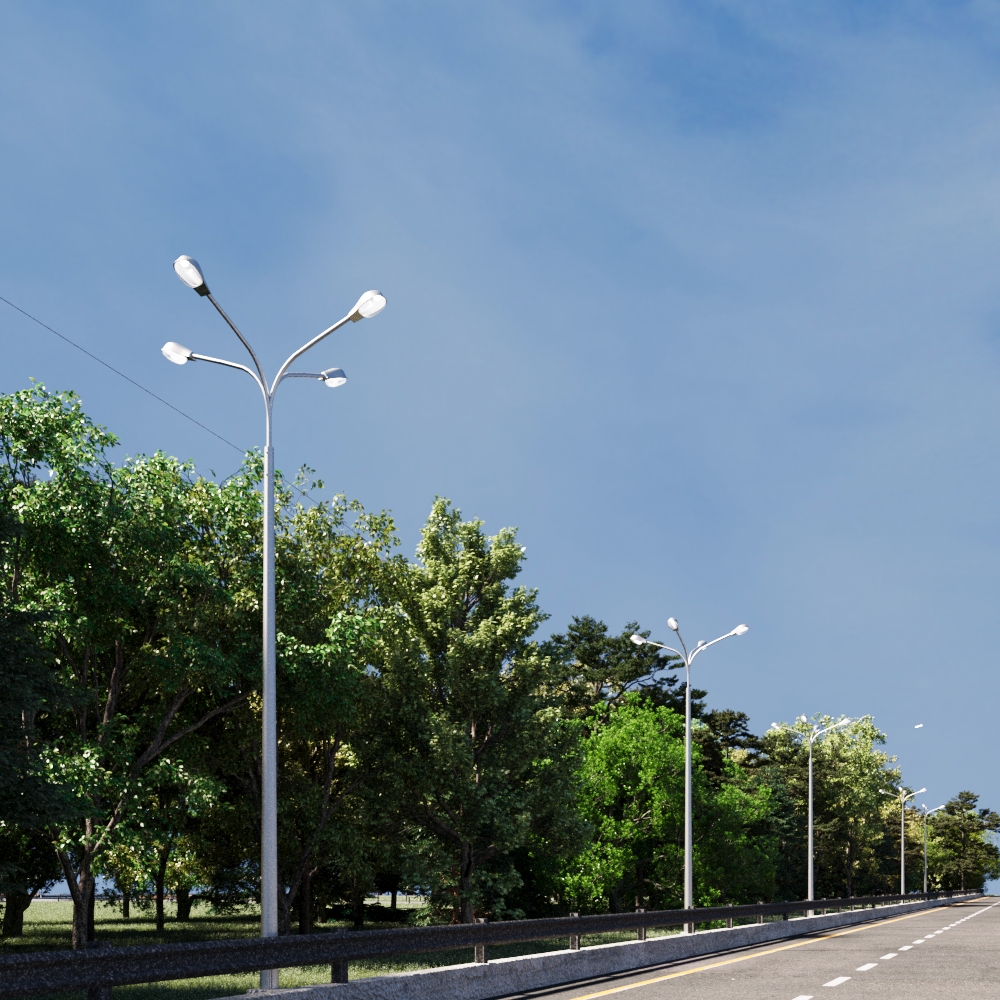

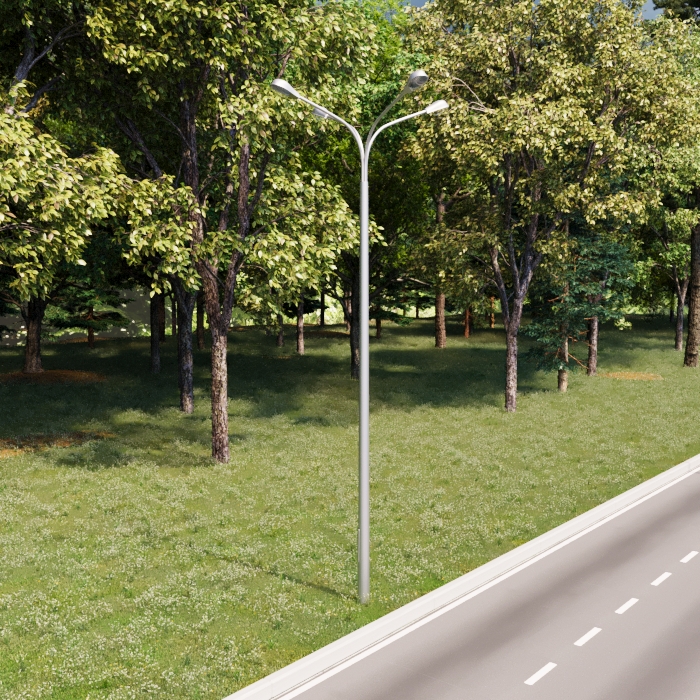

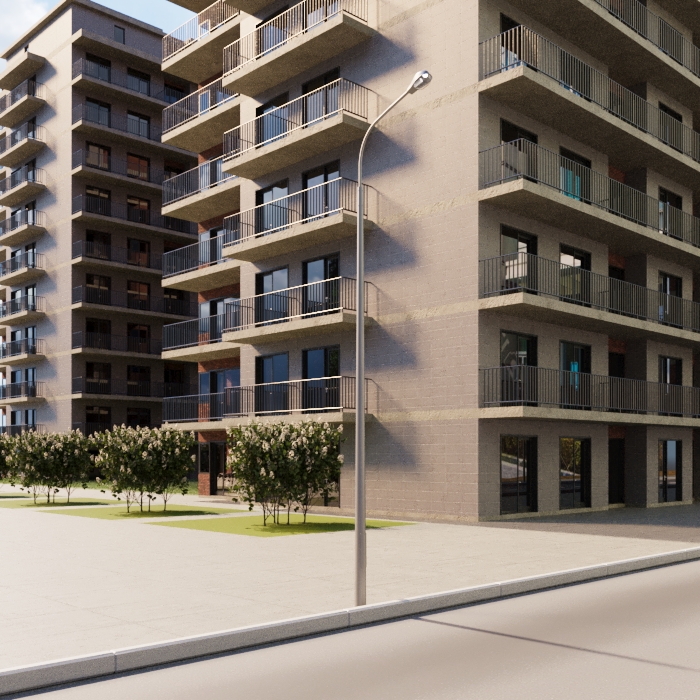

1. Классические металлические опоры освещения

Могут иметь граненую, круглоконическую или трубчатую конструкцию. Их единственная задача – обеспечить размещение осветительных приборов на требуемой высоте.

Высота классических опор освещения может составлять от 4 до 12 метров, замена светильников производится при помощи спецтехники.

Используются для организации уличного освещения автомобильных и пешеходных дорог, жилых районов, территорий промышленных и муниципальных объектов.

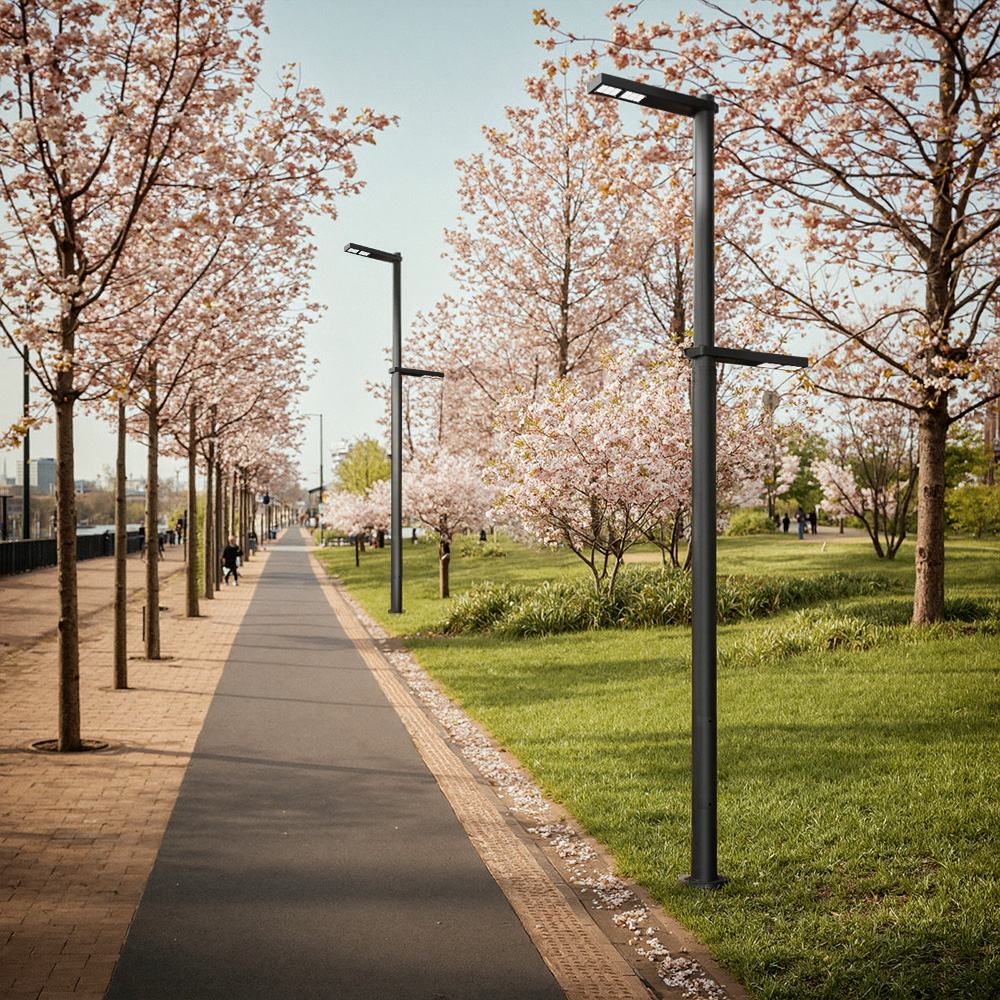

2. Парковые опоры освещения

Изготавливаются из трубной заготовки круглого или квадратного сечения. Отличаются разнообразием внешнего оформления – от классического стиля до модерна. Парковые опоры освещения являются декоративными конструкциями, которые обеспечивают мягкое освещение.

Стандартная высота составляет от 3 до 8 метров. Замена светильников производится при помощи спецтехники.

Используются для организации уличного освещения и создания единой концепции оформления городских пространств: центральных улиц, пешеходных зон, парков, жилых кварталов.

Подробнее о парковых опора освещения

3. Складывающиеся опоры освещения

Конструкция состоит из двух частей, которые соединены шарниром, что позволяет наклонить верхнюю часть до уровня человеческого роста и произвести замену светильника без привлечения спецтехники. Используются для установки в местах, куда регулярных подъезд спецтранспорта затруднен – парки со сложным ландшафтом, пешеходные зоны, горнолыжные трассы, железнодорожные вокзалы.

Для проведения сервисного обслуживания (замены перегоревшей светодиодной матрицы или чистки плафона) электромонтажнику достаточно разблокировать замок и силами одного человека опустить верхнюю часть ствола со светильником до уровня земли.

Подробнее о складывающихся опорах освещения

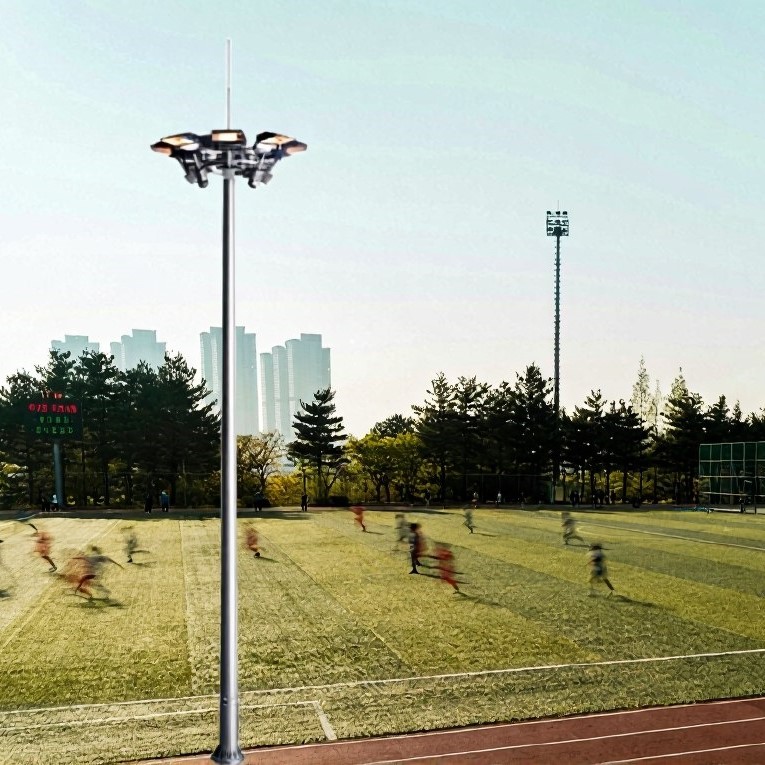

4. Высокомачтовые опоры освещения

Высокомачтовые опоры освещения или мачты освещения, в первую очередь, отличаются высотой конструкции, что приводит к увеличению диаметра столба и толщины стали.

Высота высокомачтовых опор составляет от 16 до 50 метров. Осветительные приборы устанавливаются на «корону», которая расположена на вершине конструкции.

Высокомачтовые опоры со стационарной короной оснащены лестницами и зонами отдыха, через которые спецперсонал поднимается для обслуживания и замены осветительных приборов.

Высокомачтовые опоры с мобильной короной позволяют опустить верхнюю часть до уровня человеческого роста для более удобного и безопасного обслуживания.

Мачты освещения применяются на спортивных полях, ж/д и авиа вокзалах, в логистических центрах. Одна мачта позволяет разместить до 20 мощных прожекторов и способна заменить до 10 опор освещения, за счет мощности света и освещаемой площади.

Подробнее о мачтах освещения

Конструкция опор освещения

В зависимости от способа обработки стали опоры освещения делятся на граненые, круглоконические и трубчатые. Основным отличием между ними является внешний вид конструкции, так как способ обработки металла, в данном случае, не имеет существенного влияния на высоту и ключевые характеристики изделия.

Граненые опоры освещения

Производятся из рулонной листовой стали высокой прочности (обычно марок Ст3сп или 09Г2С для холодных регионов).

Лист раскраивается на плазменном станке, после чего на мощных гидравлических прессах ему придается коническая форма с 8, 12 или 16 гранями. Продольный стыковочный шов проваривается на автоматических сварочных комплексах.

Преимущества: грани работают как полноценные ребра жесткости, увеличивая сопротивляемость изгибающим нагрузкам. При этом вес такой граненой опоры на 30–40% ниже, чем у аналогичной по высоте трубчатой. Малый вес существенно снижает затраты на логистику и облегчает монтаж.

Круглоконические опоры освещения

Также производятся из листовой стали высокой прочности, однако после раскроя обрабатываются методом формовки, что позволяет придать конструкции гладкую коничекую форму.

Преимущества: сочетают в себе эстетичный вид и легкий вес. Обладают низким коэффициентом аэродинамического сопротивления ветру. Отлично подходят для центральных городских улиц и жилых кварталов.

Трубчатые опоры освещения

Состоят из одной или нескольких трубных стальных заготовок круглого или квадратного сечения.

Если труб несколько, то чем выше расположена труба, тем меньше будет ее диаметр. Такой подход позволяет обеспечить повышенную устойчивость конструкции.

Большая часть парковых опор освещения относятся именно в этому типу.

Трубчатые опоры отличаются повышенным весом, в сравнении с круглоконическими и гранеными опорами освещения, на их изготовление затрачивается большее количество металла, что делает изделие дороже.

Установка опор освещения

По способу интеграции в грунт и сопряжения с фундаментным основанием металлические опоры строго подразделяются на два типа: фланцевые и прямостоечные.

Фланцевые опоры освещения

Внизу ствола фланцевой опоры (такой как ОГК или НФГ) расположено фланцевое основание круглой или квадратной формы с отверстиями под метизы.

Технология монтажа заключается в том, что в заранее вырытый котлован монтируется закладная деталь фундамента (ЗДФ) — трубчатый или анкерный элемент с ответным фланцем. Закладная деталь центрируется и заливается бетоном, над землей остается только фланцевое основание, которое совпадает с фланцевым основанием опоры. После набора бетоном проектной прочности к ней с помощью высокопрочных шпилек, болтов и гаек крепится опора освещения.

Плюсы: высочайшая ремонтопригодность. Если в столб врежется автомобиль, фундамент останется целым. Достаточно открутить деформированные болты, снять поврежденный ствол краном и установить на этот же фундамент новую опору, сэкономив на земляных и бетонных работах.

Прямостоечные опоры освещения

Единая монолитная конструкция, которая не требует приобретения закладной детали фундамента для установки.

Состоит из так называемой наземной и подземной части, которая бетонируется в грунт.

Прямостоечная пора опускается краном непосредственно в подготовленный глубокий котлован, выравнивается по уровню и заливается бетонной смесью.

К минусам такой конструкции относится усложнение доставки и монтажа, а также трудоемкость демонтажа. В случае аварии или модернизации сети придется полностью выкорчевывать массивный бетонный блок из земли.

При этом цена фланцевой опоры освещения с фундаментом и прямостоечной опоры освещения не имеет существенного различия, в связи с этим фланцевые опоры пользуются большим спросом.

Из чего складывается цена на опоры освещения?

Важно понимать, что опора освещения – это просто стальной столб, который необходимо дополнить комплектующими, чтобы он выполнял свои функции.

При расчете цены опоры освещения важно учитывать не только стоимость самой опоры, но и стоимость комплектующих к ней.

Стандартная комплектация опоры освещения включает:

• Закладную деталь фундамента (ЗДФ): типы ФД, ЗФ, сваи или анкерные блоки для фланцевых моделей.

• Кронштейн для крепления осветительных приборов.

• Крепежные метизы: комплект оцинкованных болтов, гаек и шайб класса прочности не менее 8.8 для сборки фланцевых узлов и фиксации кронштейнов.

• Осветительные приборы: консольные или прожекторные светильники.

• Электромонтажный комплект для подвода электричества к опоре.

Дополнительно опора освещения может быть укомплектована декоративным цоколем, который закрывает нижнюю часть конструкции и защищает зону монтажа.

Покрытие опор освещения

Сталь подвержена агрессивному атмосферному воздействию. Без защиты коррозия способна разрушить несущие стенки металла за 5–7 лет.

Современные стандарты ГОСТ регламентируют применение надежных видов антикоррозийной обработки:

• Горячее цинкование (по ГОСТ 9.307-89)

Самый надежный, безальтернативный метод промышленной защиты. Готовый стальной ствол полностью погружают в ванну с расплавленным цинком при температуре около +450 °C. Цинк вступает во взаимодействие с железом на молекулярном уровне, образуя сверхпрочный сплав. Толщина защитного слоя составляет от 60 до 120 мкм. Такое покрытие обладает свойством «самозалечивания» при мелких царапинах и гарантирует срок службы металлоконструкции до 30–50 лет без необходимости регулярного подкрашивания.

Внешний вид — характерный матово-серый цвет с цинковыми узорами.

• Комбинированное покрытие (Цинк + Порошковая покраска)

Наиболее долговечный вариант. Опора сначала проходит полный цикл горячего цинкования, а затем поверх цинкового слоя наносится порошковая краска требуемого оттенка. Это гарантирует максимальную защиту от дорожных химических реагентов, солей, ультрафиолета и придает конструкции безупречные эстетические свойства для установки на центральных улицах городов.

Купить опоры освещения

При выборе поставщика опор освещения мы рекомендуем обращать внимание на такие критерии, как:

• Цена опор освещения и комплектующих

• Срок поставки

• Скрытые платежи: может потребоваться доплата за метизы, транспортную упаковку, дорогостоящую доставку

• Соответствие предложенных конструкций заданным параметрам (прописывается в договоре и паспорте на изделия)

• Отзывы покупателей.

При формировании технического задания на закупку рекомендуем указать точную маркировку опор, способ подвода кабеля (воздух/земля) и планируемый вес светильников, ветровой район или место монтажа, необходимость в комплектующих.

Инженеры предприятия произведут точный расчет нагрузок, подберут оптимальную конфигурацию и помогут организовать бережную доставку.
